Care sunt componentele iluminatului?

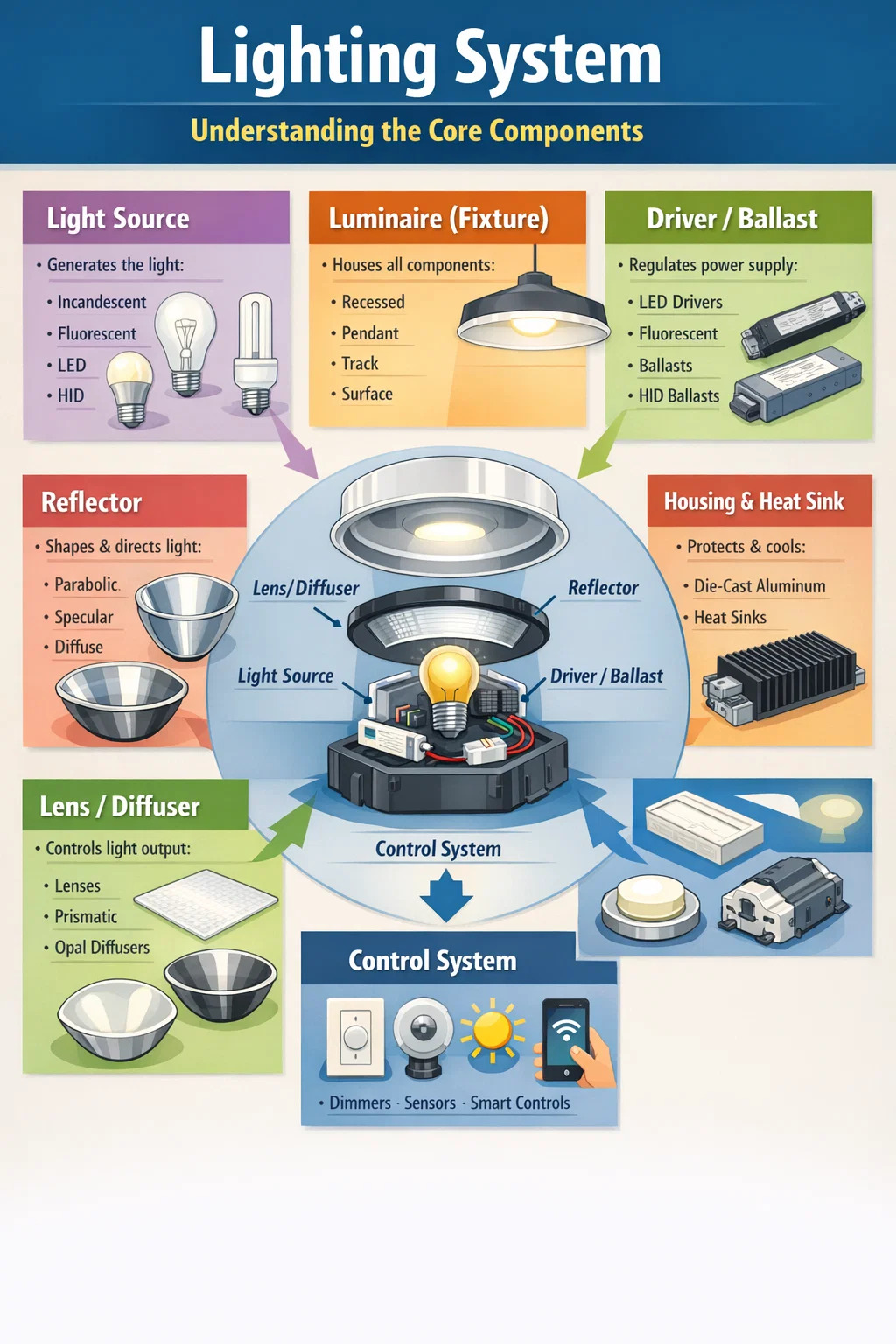

Iluminarea nu se referă doar la iluminare, ci este un sistem atent proiectat alcătuit din componente distincte, interdependente. Componentăele de bază ale iluminatului includ sursa de lumină, corpul de iluminat (corpul de iluminat), balastul sau driverul, reflectorul, lentila sau difuzorul, carcasa și sistemul de control. Fiecare parte joacă un rol specific în determinarea modului în care lumina este produsă, modelată, distribuită și gestionată. Indiferent dacă proiectați un plan de iluminat pentru locuință, amenajați un spațiu comercial sau depanați o instalație existentă, înțelegerea acestor părți vă oferă un avantaj decisiv.

Sursa de lumină: de unde începe totul

Sursa de lumină este componenta care generează de fapt lumină. Este partea cea mai recunoscută a oricărui sistem de iluminat, iar tehnologia din spatele acestuia s-a schimbat dramatic în ultimele decenii.

Becuri incandescente

Lampa tradițională cu incandescență funcționează prin trecerea curentului electric printr-un filament de wolfram până când acesta strălucește. Aceste becuri au un indice de redare a culorii (CRI) de 100, ceea ce înseamnă că culorile sub lumină incandescentă apar exact ca în lumina naturală a soarelui. Cu toate acestea, becurile incandescente transformă doar aproximativ 10% din energie în lumină vizibilă , cu restul de 90% pierdut sub formă de căldură. Acestea sunt în mare parte eliminate în favoarea unor tehnologii mai eficiente.

Lămpi fluorescente

Lămpile fluorescente funcționează prin excitarea vaporilor de mercur, care produce lumină ultravioletă care activează apoi un strat de fosfor pentru a emite lumină vizibilă. Sunt mult mai eficiente decât lămpile cu incandescență - un tub fluorescent T8 de 32 W produce aproximativ aceeași putere de lumină ca un bec incandescent de 75 W. Aplicațiile comune includ birouri, școli și spații comerciale. Lămpile fluorescente compacte (CFL) au adus această tehnologie în mediile rezidențiale.

Surse LED (diodă emițătoare de lumină).

Tehnologia LED este acum sursa de lumină dominantă în aproape toate aplicațiile. LED-urile pot atinge eficiențe luminoase care depășesc 200 de lumeni per watt , comparativ cu aproximativ 15 lm/W pentru becurile incandescente. Au o durată de viață operațională de 25.000 până la 100.000 de ore, nu conțin mercur și sunt disponibile într-o gamă largă de temperaturi de culoare de la cald 2700K până la lumina zilei 6500K. Un bec LED standard care înlocuiește un bec incandescent de 60 W consumă de obicei doar 8-10 wați.

Surse de descărcare de înaltă intensitate (HID).

Lămpile HID includ lămpi cu halogenuri metalice, sodiu de înaltă presiune (HPS) și lămpi cu vapori de mercur. Acestea sunt utilizate în principal în medii exterioare și industriale, unde este nevoie de o putere mare de lumină pe suprafețe mari. O lampă cu halogenuri metalice de 400 W, de exemplu, poate produce aproximativ 36.000 de lumeni. Sursele HID necesită o perioadă de încălzire de câteva minute înainte de a ajunge la luminozitatea maximă.

Corpul de iluminat: Locuința tuturor Piese de iluminat Împreună

Corpul de iluminat – numit în mod obișnuit corp de iluminat – este unitatea completă care găzduiește și susține sursa de lumină împreună cu toate componentele asociate. Designul unui corp de iluminat afectează direct atât performanțele estetice, cât și funcționale ale unei instalații de iluminat.

Corpurile de iluminat sunt clasificate după tipul lor de montare, modelul de distribuție a luminii și mediul dorit. Tipurile comune de montare includ:

• Corpuri încastrate — instalat în tavane sau pereți pentru un aspect de profil redus
• Corpuri montate la suprafață — atașat direct pe o suprafață fără adâncituri
• Dispozitive suspendate — atârnat de tavan printr-un șnur, tijă sau lanț
• Corpuri de iluminat pe sină — montat pe o cale electrificată, permițând repoziționarea
• Corpuri montate pe stâlp sau pe stâlp — folosit în exterior pentru iluminarea zonei

Corpul corpului de iluminat oferă, de asemenea, protecție mecanică pentru lampă și componentele electrice, iar în medii exterioare sau industriale, ratingurile IP (protecție la intrare) determină cât de bine rezistă corpul de iluminat la praf și umiditate. De exemplu, un corp de iluminat cu clasificare IP65 este complet etanș la praf și protejat împotriva jeturilor de apă, ceea ce îl face potrivit pentru aplicații exterioare.

Balasturi și drivere: Componentele de gestionare a energiei

Nu toate sursele de lumină se pot conecta direct la o sursă electrică standard. Mulți au nevoie de un dispozitiv care să regleze curentul electric care circulă către lampă. Aceste dispozitive sunt balastul (pentru lămpi fluorescente și HID) și driverul (pentru LED-uri).

Balasturi pentru lămpi fluorescente și HID

Un balast limitează și reglează curentul în circuitele fluorescente și HID. Fără el, aceste lămpi ar consuma un curent crescând până când nu se defectează. Balasturile magnetice au fost standardul timp de zeci de ani, dar balasturile electronice le-au înlocuit în mare măsură datorită eficienței mai mari, a pâlpâirii reduse și a funcționării silențioase. Balasturile electronice pentru lămpile fluorescente T8 funcționează de obicei la frecvențe de 20.000 Hz sau mai mari, eliminând complet pâlpâirea de 100/120 Hz asociată tipurilor magnetice.

Drivere LED

Un driver LED convertește tensiunea de rețea de curent alternativ în tensiunea și curentul de curent continuu de care LED-urile necesită. LED-urile sunt foarte sensibile la fluctuațiile curentului — chiar și un mic supracurent poate reduce semnificativ durata de viață sau poate cauza defecțiuni imediate. Driverele cu curent constant sunt cel mai comun tip, furnizând un curent fix (de obicei 350mA, 700mA sau 1050mA), indiferent de modificările de tensiune. Driverele cu tensiune constantă furnizează o tensiune fixă ​​(de obicei 12V sau 24V DC) și sunt utilizate în aplicații precum iluminarea cu LED-uri. Driverele reglabile permit integrarea cu sistemele de control al gradării, care este o caracteristică critică pentru multe instalații moderne.

Reflectori: direcționarea și modelarea ieșirii luminii

O sursă de lumină emite singură lumină în toate direcțiile. Reflectorii redirecționează și concentrează acea lumină către zona țintă, crescând dramatic puterea de lumină utilă și îmbunătățind eficiența. Geometria și finisajul suprafeței unui reflector determină modelul de distribuție a luminii.

Formele obișnuite ale reflectoarelor includ:

• Reflectori parabolici — produce un fascicul de lumină îngust, paralel, ideal pentru spoturi și proiectoare
• Reflectori eliptici — concentrarea luminii la un punct focal, utilizată în iluminatul de teatru și de afișaj
• Reflectori speculari (cu finisaj în oglindă). — produc fascicule ascuțite, definite, cu eficiență ridicată, dar cu potențial strălucire
• Reflectoare mate sau difuze — împrăștiați lumina mai larg, reducând umbrele dure

Materialele reflectorizante includ aluminiu lustruit (reflexivitate de 85–95%), aluminiu acoperit cu argint (până la 98% reflectivitate) și suprafețe vopsite în alb (aproximativ 70–85% reflectivitate). Alegerea materialului afectează atât cantitatea, cât și calitatea luminii reflectate.

Lentile și difuzoare: controlul calității și distribuției luminii

Lentilele și difuzoarele sunt componente optice plasate în fața sursei de lumină pentru a modifica modul în care lumina iese din corp. Acestea servesc atât scopurilor practice, cât și estetice.

Lentile

Lentilele refractează lumina pentru a-și schimba direcția și unghiul fasciculului. Lentilele Fresnel, întâlnite în mod obișnuit în iluminatul cinematografic și teatral, folosesc inele concentrice pentru a produce un fascicul cu margini moi, rămânând în același timp ușoare și subțiri. Lentilele prismatice, adesea folosite în corpurile de birou și corpurile de iluminat industriale, redirecționează lumina în jos către o distribuție mai largă, îmbunătățind uniformitatea în spațiul de lucru. Lentilele de modelare a fasciculului pentru modulele LED permit controlul precis al unghiurilor fasciculului de la 10° până la 120°.

Difuzoare

Difuzoarele împrăștie lumina pentru a reduce strălucirea și pentru a crea o iluminare mai moale și mai uniformă. Difuzoarele opale (alb lapte) sunt printre cele mai comune și oferă un aspect uniform, fără strălucire. Difuzoarele prismatice oferă mai multă transmisie a luminii decât tipurile opal, reducând în același timp vederea directă a sursei de lumină. Difuzoarele microprismatice sunt o versiune rafinată care transmite până la 92% din lumină, ascund în același timp lampa de la vedere. În panourile cu LED-uri, difuzoarele sunt esențiale pentru mascarea punctelor LED individuale și pentru a crea o suprafață netedă și uniformă.

Sistemul de management al locuințelor și al căldurii

Carcasa unui corp de iluminat protejează componentele interne de daune fizice și de factorii de mediu. Dar în special în iluminatul cu LED-uri, carcasa servește și o funcție critică de management termic. Căldura este inamicul principal al performanței LED-urilor și al longevității.

Temperatura joncțiunii LED - temperatura de la semiconductorul în sine - afectează direct fluxul de lumen și durata de viață. Pentru fiecare creștere cu 10°C a temperaturii joncțiunii peste valoarea maximă nominală, durata de viață a LED-ului poate fi redusă cu aproximativ 50%. Strategiile eficiente de management termic includ:

• Radiatoare de căldură — aripioare sau plăci din aluminiu care conduc și disipează căldura departe de LED
• Materiale de interfață termică (TIM) — paste sau tampoane conductoare termic plasate între LED și radiator
• PCB-uri cu miez metalic (MCPCB) — plăci de circuite cu un strat de bază din aluminiu sau cupru care împrăștie rapid căldura
• Ventilatoare de racire active — utilizat în aplicații de foarte mare putere, unde răcirea pasivă este insuficientă

Contează și materialul carcasei. Aluminiul turnat sub presiune este utilizat pe scară largă datorită conductibilității sale termice excelente (aproximativ 96–230 W/m·K în funcție de aliaj), durabilității și greutății relativ reduse. Policarbonatul și alte materiale plastice sunt utilizate pentru aplicații cu putere mai mică, unde cerințele termice sunt minime.

Sisteme de control al luminii: gestionarea când și cum funcționează lumina

Sistemele de control sunt o componentă din ce în ce mai importantă a iluminatului modern. Acestea guvernează când luminile se aprind și se sting, la ce intensitate funcționează și cum răspund la condițiile de mediu sau la intervențiile utilizatorului. Controlul eficient al luminii poate reduce consumul de energie prin 30% până la 60% comparativ cu sistemele necontrolate.

Dimmer-uri

Dimmerele reduc tensiunea sau curentul furnizat unei lămpi pentru a reduce puterea acesteia. Pentru sistemele LED, variatoarele cu tăiere de fază (triac) și variatoarele analogice 0–10V sunt cele mai comune tipuri. Este esențial să se potrivească tipul de variator de intensitate cu specificațiile driverului LED, deoarece combinațiile incompatibile duc la pâlpâirea, intervalul de reglare limitat sau defectarea lămpii. Un sistem de reglare a intensității cu LED-uri de calitate ar trebui să fie capabil să reducă gradul de intensitate de la 100% până la cel puțin 1%, fără pâlpâire sau zgomot vizibil.

Senzori de ocupare și de mișcare

Senzorii de ocupare aprind automat luminile atunci când prezența este detectată și se sting după o perioadă definită de inactivitate. Senzorii cu infraroșu pasiv (PIR) detectează modificări ale radiației infraroșii de la corpurile calde în mișcare. Senzorii cu ultrasunete detectează mișcarea prin reflexia undelor sonore, făcându-i eficienți în spațiile cu obstacole. Senzorii cu tehnologie duală combină ambele metode pentru o precizie mai mare. În birourile comerciale, senzorii de ocupare singuri reduc de obicei consumul de energie de iluminat cu 25-50%.

Sisteme de recoltare la lumina zilei

Aceste sisteme folosesc fotosenzori pentru a măsura nivelurile de lumină ambientală și pentru a reduce sau stinge automat luminile electrice atunci când lumina naturală este suficientă. Într-o zonă perimetrală orientată spre sud a unei clădiri comerciale, captarea luminii naturale poate reduce consumul de energie de iluminat cu 40–70% în timpul orelor de lumină.

Comenzi inteligente și în rețea pentru iluminare

Sistemele moderne de iluminat inteligent permit programarea, monitorizarea și reglarea de la distanță a corpurilor individuale sau a grupurilor. Protocoale precum DALI (Interfață de iluminare digitală adresabilă), DMX512 (utilizat în iluminatul de divertisment), Zigbee și Bluetooth Mesh permit managementul sofisticat al scenei și raportarea energiei. În instalațiile comerciale mari, aceste sisteme oferă date detaliate despre modelele de utilizare, permițând optimizarea continuă.

Cablaje și componente electrice

În spatele fiecărei instalații de iluminat se află o infrastructură electrică care include cablaje, cutii de joncțiune, întrerupătoare și transformatoare. Acestea nu sunt întotdeauna vizibile, dar specificațiile lor afectează în mod direct siguranța și performanța.

Sistemele LED de joasă tensiune, în special cele care funcționează pe 12V sau 24V DC, necesită un transformator sau o sursă de alimentare adecvată pentru a reduce tensiunea de la rețea. Ecartamentul firului trebuie specificat corect pentru a gestiona sarcina de curent fără cădere excesivă de tensiune. De exemplu, într-un sistem LED de 24 V care rulează 50 wați de sarcină la 10 metri, utilizarea unui fir subdimensionat (de exemplu, 0,5 mm²) poate provoca o scădere a tensiunii de peste 2 V, reducând vizibil luminozitatea LED-ului și provocând potențial inconsecvență de culoare.

Protecția circuitelor sub formă de siguranțe sau întrerupătoare previne deteriorarea cauzată de suprasarcini sau scurtcircuite. Întrerupătoarele de circuit de eroare la pământ (GFCI) sunt necesare în locuri umede sau umede pentru a preveni șocurile electrice.

Componentele cheie de iluminat comparate: o prezentare generală de referință

Temperatura culorii și redarea culorii: parametri de performanță care definesc calitatea luminii

Deși nu sunt componente fizice în același sens, temperatura culorii și indicele de redare a culorii (CRI) sunt specificații fundamentale legate de sursa de lumină care determină modul în care arată și se simte un spațiu sub un anumit sistem de iluminare.

Temperatura de culoare (CCT)

Măsurată în Kelvin (K), temperatura culorii descrie căldura sau răcoarea aparentă a luminii albe. Alb cald (2700K–3000K) creează o atmosferă confortabilă, relaxantă, potrivită pentru dormitoare și restaurante. Alb neutru (3500K–4000K) este comună în birouri și retail. Lumină rece (5000K–6500K) promovează vigilența și este utilizat în medii cu sarcini intense, cum ar fi laboratoarele sau atelierele. Temperatura de culoare greșită pentru o anumită aplicație poate face spațiile să se simtă neprimitoare sau poate reduce productivitatea.

Indicele de redare a culorilor (CRI)

CRI măsoară cât de precis o sursă de lumină redă culorile în comparație cu o sursă de lumină de referință, pe o scară de la 0 la 100. Un CRI de 80 este considerat minim acceptabil pentru majoritatea aplicațiilor comerciale, în timp ce CRI 90 este recomandat pentru retail, galerii, unități medicale și oriunde acuratețea culorilor este critică. Sunt disponibile LED-uri cu CRI ridicat, dar de obicei la un cost premium și uneori cu o eficiență ușor mai mică decât omologii lor cu CRI mai scăzut.

Cum lucrează împreună piesele de iluminat într-un sistem complet

Înțelegerea componentelor individuale este valoroasă, dar performanța reală a unei instalații de iluminat depinde de cât de bine funcționează aceste părți împreună. Un cip LED de înaltă calitate asociat cu un driver prost proiectat va avea performanțe slabe. Un reflector bine specificat asociat cu un obiectiv nepotrivit poate crea artefacte nedorite. Și chiar și cel mai bun corp de iluminat oferă rezultate slabe dacă sistemul de control este incompatibil sau managementul termic este insuficient.

De exemplu, luați în considerare un magazin de îmbrăcăminte cu amănuntul. Scopul este de a face articolele de îmbrăcăminte să arate vibrante și atrăgătoare. Sistemul ideal ar putea include:

1. O sursă LED cu CRI ridicat (CRI 95) la 3000K pentru a reda culorile țesăturii cu acuratețe, cu un ton cald și primitor
2. Un reflector cu un unghi de fascicul de 25–35° pentru a concentra lumina pe afișajele de marfă fără a se vărsa pe pereți
3. Un driver LED cu curent constant cu capacitate de reglare a luminii 0–10V pentru a permite reglarea stării de spirit pe parcursul zilei
4. Un corp de iluminat pe șină montat pe o rețea de tavan pentru flexibilitate în repoziționare pe măsură ce aranjamentele de marfă se schimbă
5. Un senzor de captare a luminii naturale lângă vitrinele magazinelor pentru a reduce consumul de energie atunci când lumina naturală este adecvată

Fiecare componentă a fost selectată pentru a servi intenției generale de proiectare. Schimbarea oricăreia dintre ele – de exemplu, înlocuirea unei surse CRI 80 pentru a economisi costuri – degradează rezultatul final într-un mod care afectează experiența clienților și potențial performanța vânzărilor.

Această gândire de sistem este cea care separă o instalație de iluminat funcțională de una excelentă. Indiferent dacă specificați pentru o singură cameră sau pentru o clădire întreagă, evaluarea fiecărei părți de iluminat în raport cu cerințele spațiului - și confirmarea compatibilității între componente - este fundamentul unui design bun al iluminatului.
